Prototyp tlačidlového DOMINATORA

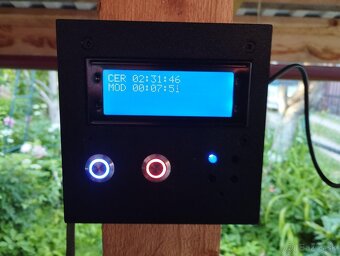

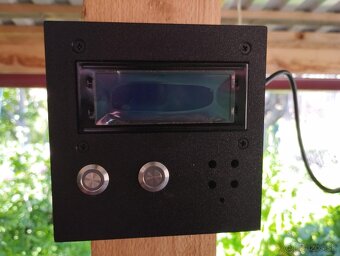

Ponúkam jediný exemplár tlačidlového DOMINATORA, ktorý je vhodný pre Airsoft, alebo Paintball ihriská / akcie. Ide o stopky, ktoré počítajú celkový čas obsadenia bodu a tvoria bod o ktorý hráči hrajú. DOMINATOR má základ z RFID DOMINATORA (Arduino Nano, LCD2004A, buzzer, LED diódy), používa aj jeho hardvér, pričom má odstránenú RFID čítačku a miesto nej použité tlačidlá s LED podsvietením. Rovnako tak je prevŕtaná krabička pre panelovú montáž tlačidiel.

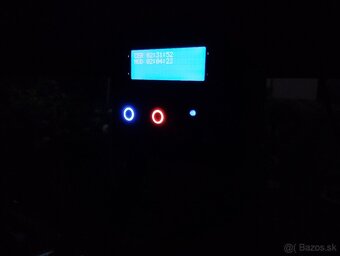

Tlačidlá sú dobre viditeľné aj v úplnej tme. Slúžia pre červený a modrý tím na vykonanie obsadenia DOMINATORA. Obsadením sa začne danému tímu počítať celkový čas doby obsadenia bodu (teda čas pokračuje od momentu kde posledne celkový čas skončil).

Bod sa zaberá 5 sekundovým nepretržitým držaním tlačidla. Ak sa držanie preruší, hráč musí opäť držať 5 sekúnd, aby bod obsadil. Progres obsadenia sa dynamicky ukazuje aj na displeji pri držaní tlačidla. Ak už bol DOMINATOR obsadený druhým tímom, pri držaní tlačidla aspoň 2,5 sekundy dôjde k neutralizácii bodu, teda už pôvodný tím nie je aktívny na bode. Úspešné zabratie bodu oznámi aj buzzer. Aktívny tím indikuje aj samostatná LED dióda daného tímu v pravej časti DOMINATORA.

Dodávam hardvér + BOM a firmvér .hex. Zdrojový kód .ino nedodávam. DOMINATOR si môžete klonovať na ľubovoľný počet vlastných zariadení. Viem odpredať aj GERBER súbory pre výrobu DPS, či .STL súbor pre 3D tlač krabičky.

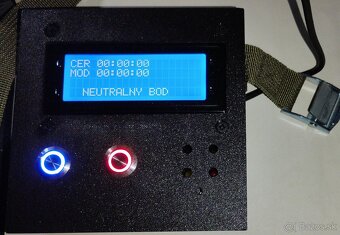

DOMINATOR má sekundové rozlíšenie v ktorom počíta a vie vizualizovať až 99 hodín, 59 minút, 59 sekúnd. Dá sa teda použiť aj na niekoľko-dní trvajúce akcie typu LARP, MilSim. Rozhodca môže bod neutralizovať súčasným stlačením oboch tlačidiel. Ak bude tlačidla držať navyše stlačené 5 sekúnd, dôjde ak k vynulovaniu počítadiel časov pre modrý a červený tím.

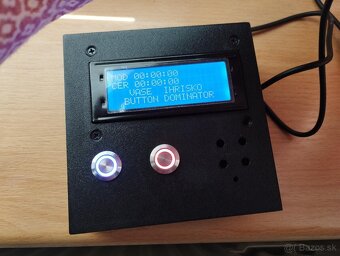

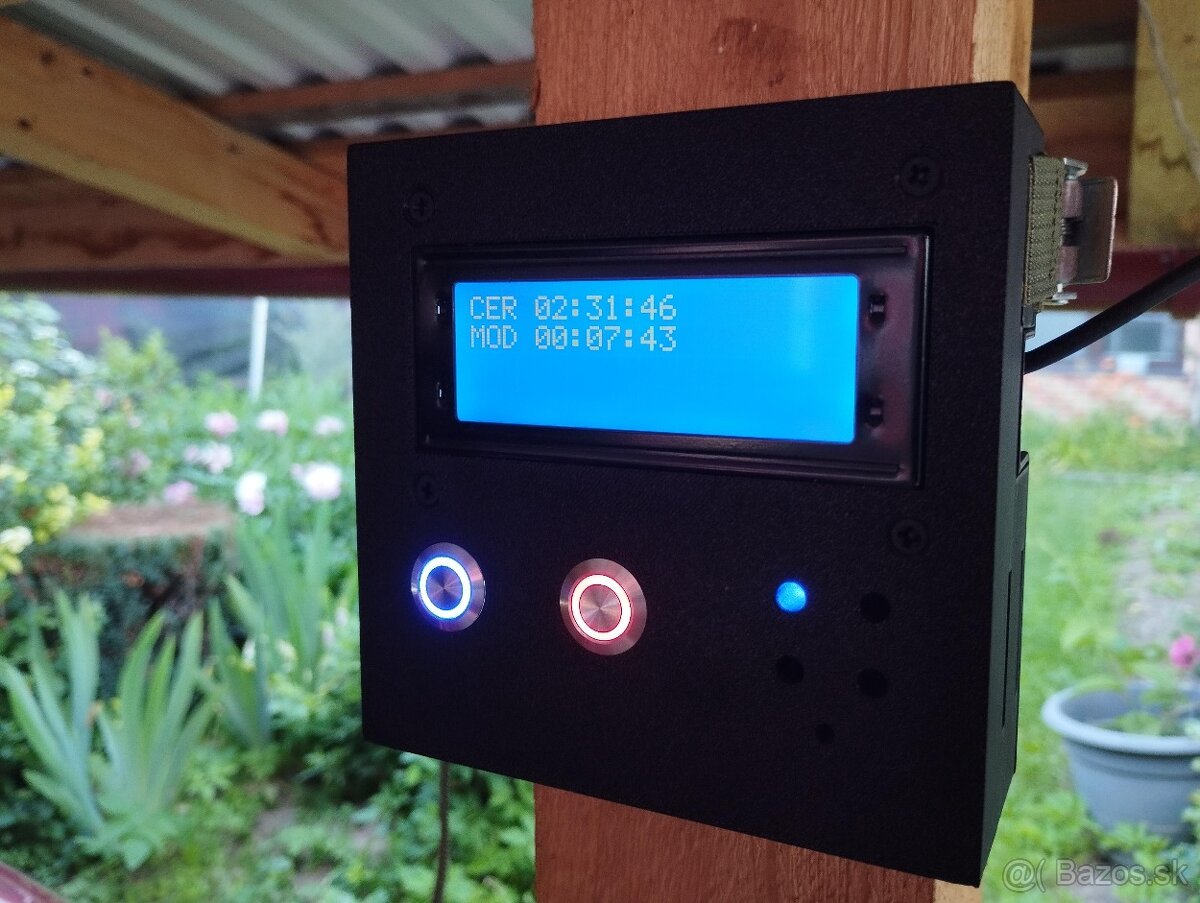

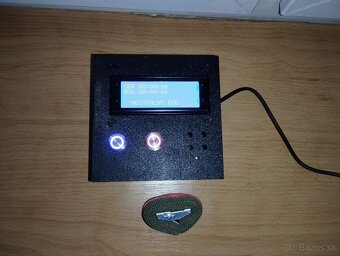

Do firmvéru viem zahrnúť názov areálu v ktorom bude prevádzkovaný. Tiež viem nastaviť 3-písmenový názov tímu, ak nechcete používať MOD pre modrý a CER pre červený tím. Rozmery krabičky 124x123x48 mm, váha 300g. DOMINATOR sa dá namontovať na trám, strom skrz popruh s pružinovým mechanizmom. DOMINATOR sa umiestňuje do výšky očí pre dobrý pozorovací uhol. DOMINATOR má prístupný potenciometer kontrastu zo zadnej strany (potrebné meniť na letný a zimný režim, možné aj za behu).

Posielam cez Packetu do Z-boxu. DOMINATOR má modulárny dizajn vďaka ktorému môžete všetky hlavné komponenty aj tlačidlá vymeniť bez potreby spájkovania, stačí vytiahnuť komponent a zasunúť nový.

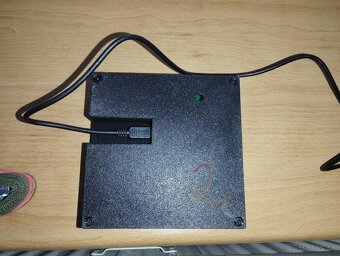

DOMINATOR sa napája skrz USB miniUSB kábel (nedodávam ho). Spotreba 70 mAh. Vhodné pre napájanie z powerbanky, možné dorobenie 9V napájania pre Lipo batérie (nutné dospájkovať si konektor a káble).

Ukážka funkčnosti: https://www.youtube.com/watch?v=KUVEdYwC2Ec

Cena 100€ za komplet + poštovné 3,40€.
